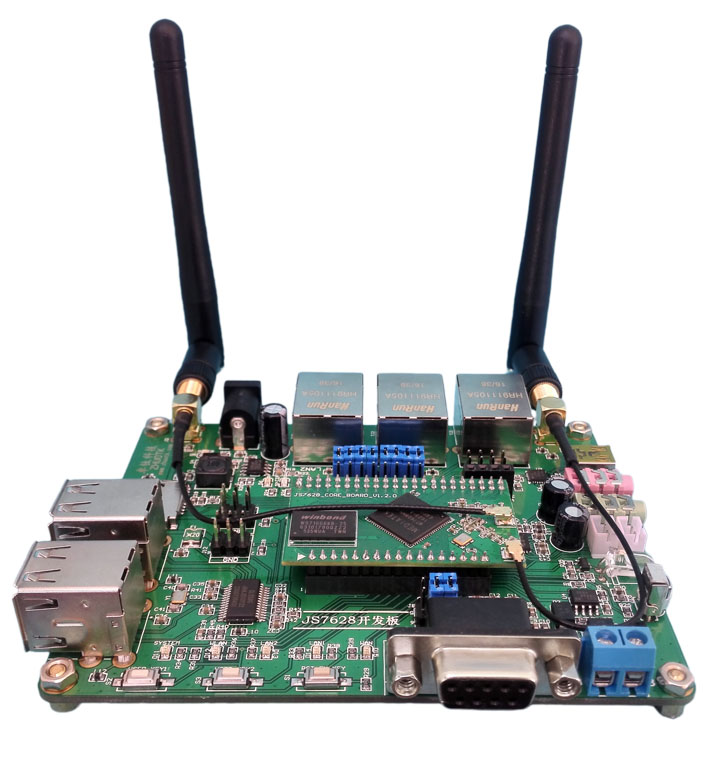

JS7628开发板

JS7628开发板是杭州卓钛科技有限公司开发的基于MTK（联发科） MT7628AN/NNSOC芯片方案的学习开发评估板

联系我们

产品介绍

• 开发板概述

  JS76x8开发板包括JS7688、JS7628、ZTK7628P这三款板子,它们共用JS76x8底板。JS76x8开发板是杭州卓钛科技有限公司开发的基于MTK（联发科） MT76x8系列（MT7688AN、MT7628AN/NN、MT7628DAN）SOC芯片方案的学习开发评估板。本开发板的系统采用openwrt(linux)源码完全开放，板子功能丰富，同时提供嵌入式linux学习资料、openwrt学习资料，是学习嵌入式linux、openwrt、物联网、DIY智能家居网关、企业前期产品评估的理想选择。JS7628开发板包含一个底板（JS7628底板）和一个核心板JS7628核心板（有关该核心板的介绍，请看《JS7628核心板介绍手册》）。

    MT7628是联发科技2014年底发布的业界新一代2T2R 802.11n Wi-Fi AP/路由器系统单芯片解决方案(SoC)。这款全新SoC为智能家庭内的数据、语音和影像应用程序提供高数据传输率，而且耗电量远低于目前市场上其他同类产品。它和MT7620一样具有2T2R 300M wifi速率，接口丰富，但是它比MT7620功耗更低、芯片成本更低，专门针对物联网应用推出3个串口、PWM输出等特点，可谓是MT7620（2012年发布）的升级产品。MT7628和同年发布的MT7688（150M wifi）是同一类芯片，两者管脚、软件几乎完全兼容。

• 开发板特性
• 580MHz系统主频
• 64MB/128MB/256MB DDR2 RAM
• 8MB/16MB/32MB SPI nor flash
• 无线协议802.11 b/g/n,2T2R,最高300Mbps高速无线wifi传输速率
• 3个100/10Mbps支持自动翻转的LAN/WAN以太网口
• 4路标准的高速USB 2.0 host接口（支持U盘、USB转串口线、USB摄像头、USB移动硬盘、USB 3G/4G网卡、USB鼠标、USB键盘、USB 无线网卡等超多USB外设）
• 1路TTL/RS232串口，1路TTL/485串口，1路usb mini调试串口
• 5个可配置LED普通网络/系统指示灯，4路PWM LED灯（可实现LED调光功能）
• 4个可配置功能按键
• 1个micro sd/TF卡接口，(可插micro sd/TF卡实现大容量存储）
• 1路音频输出，1路音频输入接口（可以播放24bit高品质hifi音乐）
• 1路红外接收，1路红外发射
• 15路功能复用的GPIO口（核心板总共有30个GPIO口）
• DC 5V电源输入， 2.54mm排针接口输出5V、3.3V
• 整机静态功耗仅1W，芯片发热量很低
• 支持路由、AP、中继、桥接等模式
• 系统采用基于linux 的openwrt开源操作系统，可用于智能家居网关、IP camera、VOIP、遥控拍摄飞行器、远程监控系统、便携式4G路由器、音频对讲、简单的WEB网络服务器、简单的FTP服务器、远程下载、遥控视觉小车等超多高级应用

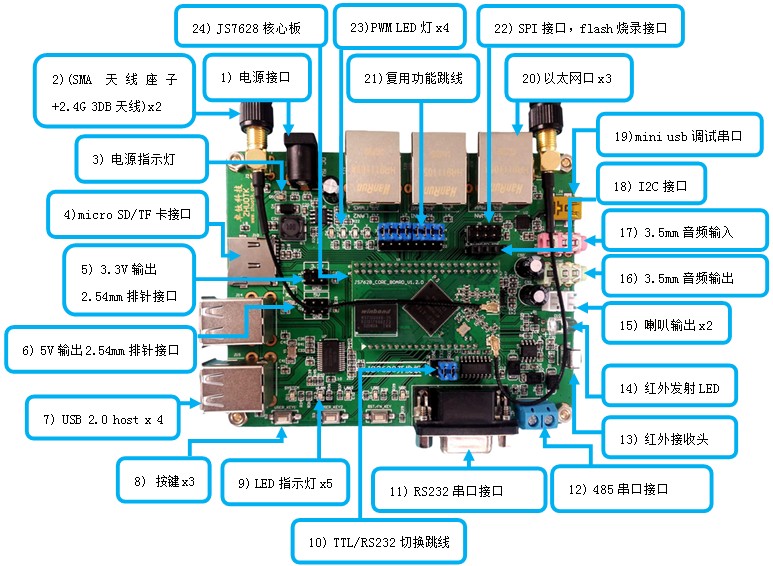

    下图标识出了JS76x8的硬件资源。
