JS9331核心板模块是基于Atheros AR9331 SOC方案的wifi模块
产品介绍
JS9331核心板模块是基于Atheros AR9331 SOC方案的wifi模块。系统频率达400MHz,板载64MB DDR2 RAM，8MB flash，对外引出USB、GPIO、UART、I2S、以太网接口、wifi天线接口。
本模块体积小、功耗低、发热量小，wifi、网口传输性能稳定。运行openwrt（linux）系统，可长期稳定运行。模块外围电路非常简单，仅需加上3.3V DC电源，即可让系统启动，并可通过WIFI控制。采用2个1×19 2.0mm镀金排针接口，可非常稳定的固定在底板上。
可用于智能家居、IP camera、VOIP、遥控拍摄飞行器、远程监控系统、便携式3G路由器、简单的WEB网络服务器、简单的FTP服务器、远程下载、遥控视觉小车等超多应用。
产品参数
| 产品名称 | JS9331核心板 |
| 产品型号 | JS9331-CORE v1.0 |
| 支持操作系统 | Openwrt(linux) |
| 处理器 | AR9331 MIPS 24K |
| 系统频率 | 400MHz |
| 内存 | 64MByte DDR2 RAM |
| 存储Flash | 8MByte/16MByte(出厂默认8MByte) Nor flash |
| 以太网口 | 2个WAN/LAN 10/100M自适应 |
| USB接口 | 1个USB 2.0 host接口 |
| UART串口 | 1个（一般用于串口调试） |
| GPIO口 | 总共16个（与其他功能复用） |
| I2S | 1路,引脚名称CK、WS、SD、MCK、MICIN，支持VOIP应用 |
| 模块尺寸 | 39.0mm x 23.0mm x 8.5mm |
| 引脚接口 | 2个1×19 2.0mm排针接口 |
| 工作电压 | 3.3V ±10% |
| 平均功耗 | 0.45W |
| 天线接口 | IPEX |
| 工作温度 | -10~70℃ |
| 无线协议 | 支持 IEEE802.11 b/g/n |
| 无线速率 | 最大150Mbps |
| RF功率 | 最大18dbm |
| 无线传输距离 | 100米（空旷地带） |
| 无线工作模式 | 路由、AP、中继、桥接 |

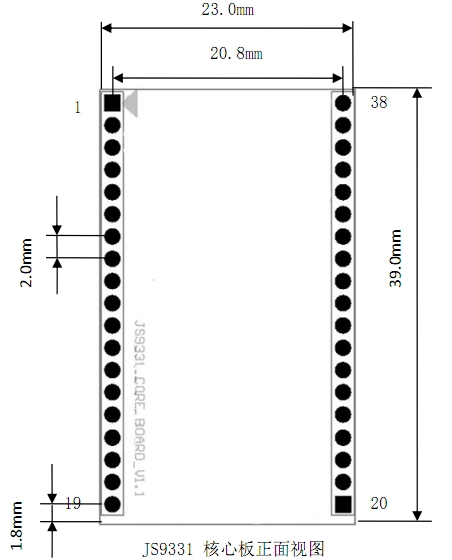

机械尺寸
