JS7688核心板模块是杭州卓钛科技有限公司推出的一款基于MTK（联发科）MT7688AN SOC芯片方案的wifi模块
产品介绍
产品概述

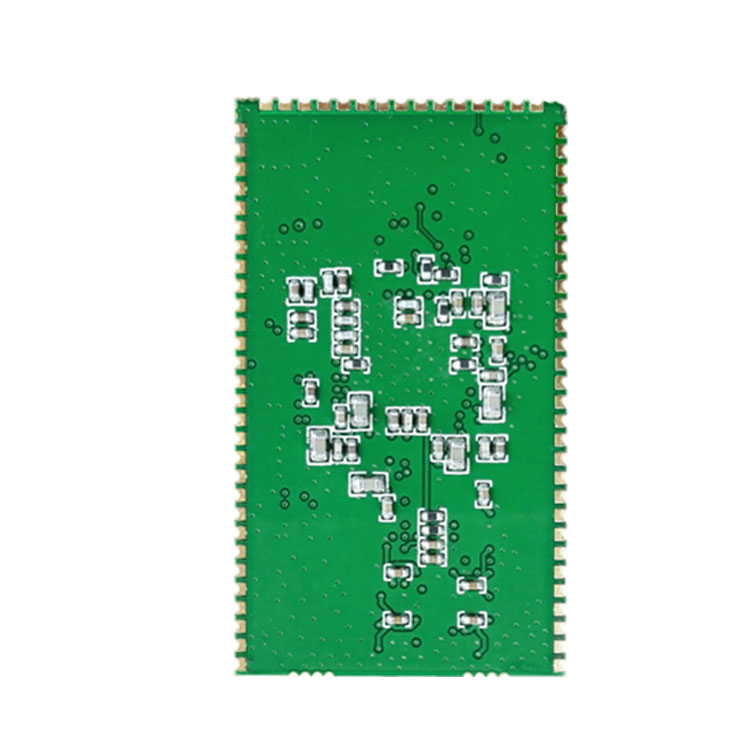

JS7688核心板模块是杭州卓钛科技有限公司推出的一款基于MTK（联发科）MT7688AN SOC芯片方案的wifi模块。CPU频率达580MHz,板载可选64MB DDR2 RAM/8MB flash、128MB DDR2 RAM/16MB flash、256MB DDR2 RAM/32MB flash三种配置，150M wifi，对外引出USB 2.0 Host、GPIO、UART、I2S、I2C、sd卡接口、SPI、PWM、以太网接口、wifi天线接口等。
本模块体积小、功耗低、发热量小，wifi、网口传输性能稳定。运行openwrt（linux）系统，可长期稳定运行。模块外围电路非常简单，仅需加上3.3V DC电源，即可让系统启动，并可通过WIFI控制。采用镀金排针接口或邮票孔接口，可非常稳定的固定在底板上。
可用于智能家居、IP camera、VOIP、遥控拍摄飞行器、远程监控系统、便携式4G路由器、音频对讲、简单的WEB网络服务器、简单的FTP服务器、远程下载、遥控视觉小车等超多应用。
产品参数
| 产品名称 | JS7688核心板（邮票孔版本、排针版本） | |
| 产品型号 | JS7688_CORE_BOARD | |
| 支持操作系统 | Openwrt(linux) | |
| 处理器 | MT7688AN MIPS 24KEc | |
| 系统频率 | 580MHz | |
| 内存 | 64MB/128MB/256MB DDR2 RAM | |
| 存储Flash | 8MB/16MB/32MB Nor flash | |
| 以太网口 | 5个WAN/LAN 10/100M自适应 | |
| USB接口 | 1个USB 2.0 host接口 | |
| PCIE接口 | 1个PCIE接口 | |
| UART串口 | UART0（默认做为调试）、UART1、UART2 | |
| GPIO口 | 总共40个（与其他功能复用） | |
| I2S | 1路，支持VOIP应用 | |
| I2C | 1路 | |
| SPI master | 2路(其中一路被flash占用，另外一路空闲) | |
| SPI slave | 1路 | |
| PWM | 4路 | |
| 模块尺寸 | 邮票孔版本 | |
| 排针版本 | 38.5mm x 22mm x 2.8mm | |
| 引脚接口 | 邮票孔接口、排针接口 | |
| 工作电压 | 3.3V ±10% | |
| 平均功耗 | 0.6W | |
| 供电电流要求 | 至少500mA以上 | |
| 天线接口 | 1 x IPEX | |
| 工作温度 | -20~60℃ | |
| 无线协议 | 支持 IEEE802.11 b/g/n | |
| 无线速率 | 1T1R,最大150Mbps | |
| RF功率 | 最大18dbm | |
| 无线传输距离 | 100米（空旷地带） | |
| 无线工作模式 | 路由、AP、中继、桥接 |

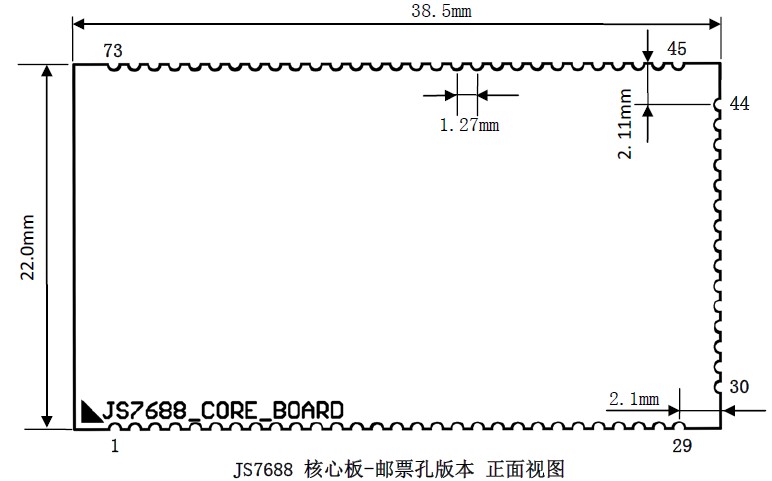

机械尺寸
